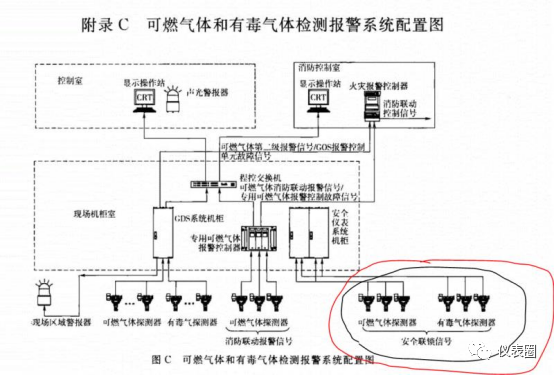

參與SIS連鎖的可燃?xì)怏w探頭是否接入GDS進行狀態顯示？隨著GB/50493的升版，系統的設計發生了重大的改變，隨著工程師設計使用的深入，一些細節問題的處理也隨之而來。下文為一些典型問題： 網友提問： 按標準附圖中紅色部分進入SIS的可燃?xì)怏w探頭是否要通訊到GDS系統中進行集中管理和顯示？ 舉例：裝置設置了10個可燃?xì)怏w探頭接入GDS，進行可燃?xì)怏w檢測和報警，這10個探頭在GDS的操作站中有顯示狀態；另外設置3個可燃?xì)怏w探頭接入SIS進行連鎖，那這3個參與安全聯鎖的可燃?xì)怏w探頭的狀態顯示在哪里？如不進行顯示，那么探頭是否中毒，是否正常如何知曉？ 葉向東老師： 只有參與安全聯鎖的檢測信號才需要進SIS。一般地，SIS是不設人機接口的，如果需要觀察，則老外是通信到DCS的，中國是采用PC機作為SIS的顯示站。近幾年老外也有設SIS顯示站的。 根據安監文件，可燃?xì)怏w檢測的二級報警信號要送消防站，所以，拉一臺顯示站過去。 圈友追問： 如果一個項目進GDS系統10個點，進SIS系統3個點參與安全連鎖，GDS設了專用的PC做全廠可燃?xì)怏w檢測器的顯示，另三個參與安全聯鎖接入SIS的檢測器信號是否也要在上位機通訊到該PC進行顯示？如果是，如何實現？1.這三個進行安全聯鎖的探頭接入SIS然后通訊到DCS在通訊到-GDS：2.采用信號分配器將來自現場的信號一分為二，分別接入SIS和GDS，采用哪種？ 葉向東老師： 1、如果GDS采用DCS或PLC，可以利用SIS的通信或DO送到GDS； 2、如果GDS采用專用設備，也可以采用上述方法，如果此專用設備沒有通信或DI接口，就只能把SIS的DO送到消防站的顯示報警儀表。 圈友追問： 也就是說無論如何進SIS的檢測器還是要進行顯示的。 葉向東老師： 是的。既然參與聯鎖，最好有顯示、記錄。這一點中國人比老外做的好。 您說的情況點數較少，可以用PLC做GDS。比較容易實現。如果點數很多，例如幾十點或更多，可以用DCS做GDS。 有人說必須用SIS做GDS，這種說法是不妥的。用不著這種沒道理的高價格設備，其實也就是個PLC，設成“故障安全”弄個認證，價格就翻跟斗了。 圈友追問： 但老外還是用FGS的多，由于FGS本身已經達到了SIL安全要求，反而簡單了。 葉向東老師： 老外把火災和可燃?xì)怏w有毒氣體都放在一起，跟其它安全防范一起設置一個安全監測崗位，由安全部門負責，發生報警由安全部門根據情況發出逃跑指令，發生火災通知消防隊限制火災蔓延。所以才有FGS。它們也覺得不方便，這與老外的防災減災模式有關。 中國的防災減災模式有所不同，可燃?xì)怏w有毒氣體報警應該首先讓操作員知道，及時判斷，及時處理。火災報警直接通知消防隊。 所以，需要分別通知。現在安監部門要求消防站把可燃?xì)怏w報警也管起來，造成分工和處理不清楚的現狀。 老外如果可燃?xì)怏w檢測報警需要聯鎖，也是進SIS的。剛才說了，老外的SIS沒有人機接口，采用通信方式進DCS。 其實SIS采用網絡通信方式連接DCS并不好，由于兩種網絡的不同，降低了網絡的安全性和可靠性。 中國人采用串行通信的方式，或SIS設顯示站的方式就沒有老外的問題。 這不僅僅是GDS或FGS的事情了，是SIS與DCS的聯系范圍。這方面老外自己也有不同的意見。 圈友追問： 但是之前做SABIC等業主項目FGS和SIS也有獨立的操作員站的。 葉向東老師： 那是近幾年的事兒。 范詠峰老師： 假設根據HAZOP、LOPA、工藝/安全/等主體專業要求，有若干可燃或者有毒探測器需要作為SIS輸入，由于，GDS需要獨立的輸入，現場同樣位置的可燃或者毒性氣探測器已經接入了GDS，GDS已經監控該區域可燃和毒性氣。接入SIS的探測器不需要重復接入GDS，因為已經有檢測監控該區域可燃或者毒性氣的探測器接入GDS。 補充說明如下： 根據GB/T 50493-2019，5.1.3條款，可燃或者有毒探測器作為SIS輸入時，探測器宜獨立。因此，凡是接入SIS的可燃或者有毒探測器，都有一個獨立的成對出現的探測器接入了GDS。探測器都是成對出現的，一個接入GDS，一個接入SIS，接入SIS的，不需要再接入GDS。 工程上，DCS通常會和其他系統建立聯系，比如DCS和GDS建立聯系，DCS和SIS建立聯系。 DCS會同時接收GDS和SIS信號，如果同一個位置兩個探測器的信號不一致，可以產生報警（MVC，measurement validation and comparison），提示操作人員現場檢查。 |
